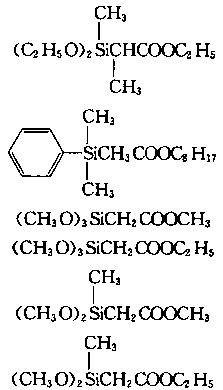

添加式30〜35結(jié)構(gòu)的有機(jī)基團(tuán)的烷氧基硅烷的混煉硅橡膠可以在硫化過程與鋼、鋁、 不鎊鋼、鎳、銅、鉻等金屬，環(huán)氧樹脂、丙烯酸樹脂、聚酯樹指、不飽和聚酯樹脂、聚酰 胺樹脂等塑料，各種合成纖維、天然纖維、玻璃纖維、天然橡膠、合成橡膠、玻璃、石 英、陶瓷器等良好粘接。

添加量為100份生膠中添加0. 1-10份。
[例]100份甲基乙烯基硅橡膠生膠[(CH3)2SiO鏈節(jié)摩爾分?jǐn)?shù)為99.8%， (CHpCHXCHJSiO鏈節(jié)摩爾分?jǐn)?shù)為0.2%，黏度為5 000 mVs]中，加入40份比表面 積200 m2/g的疏水氣相法白炭黑在捏合機(jī)中混合均勻，配成膠料；100份膠料與2. 0份結(jié) 構(gòu)如式（30)的2—（甲基二乙氧基硅基)丙酸乙脂及1.5份過氧化苯甲酰質(zhì)量分?jǐn)?shù)為50% 的過氧化苯甲酰硅油裔在雙輥機(jī)上混合均勻，配成混煉硅橡膠。將混煉硅橡膠與各種基材 在金屬模具夾合下，在165 0C, 2.0 MPa條件下熱壓硫化10 min,制成剝離粘接試件；試 件的T形剝離強(qiáng)度列于表6-47。

混煉硅橡膠在同樣條件下硫化后，邵爾A硬度為49度，拉伸強(qiáng)度為160.1 MPa,伸
長率460%。
